1996 óta az USA-ban és 2001 óta Európában
az összes gépjárművön található ODB-II csatlakozó.
A leolvasót az ODB-II csatlakozóra rákötve,
információt nyerünk közvetlenül a CAN-buszról.

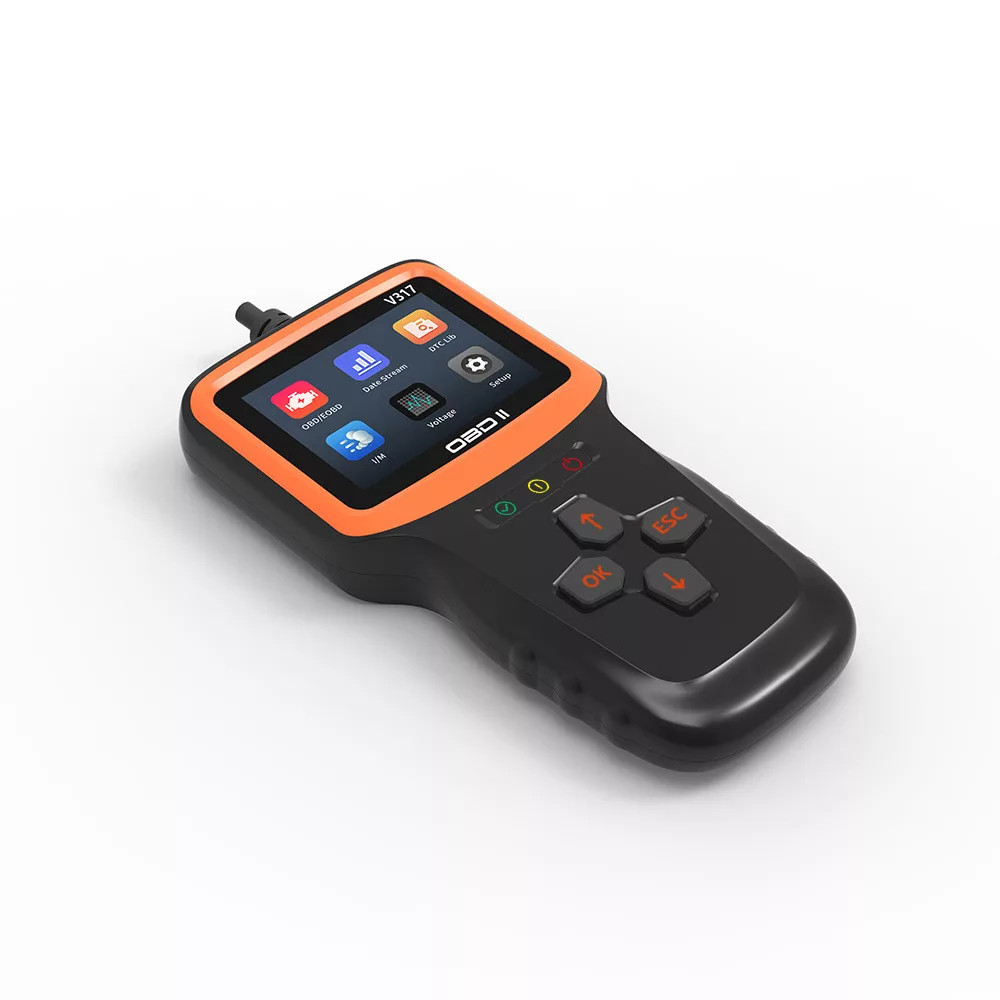

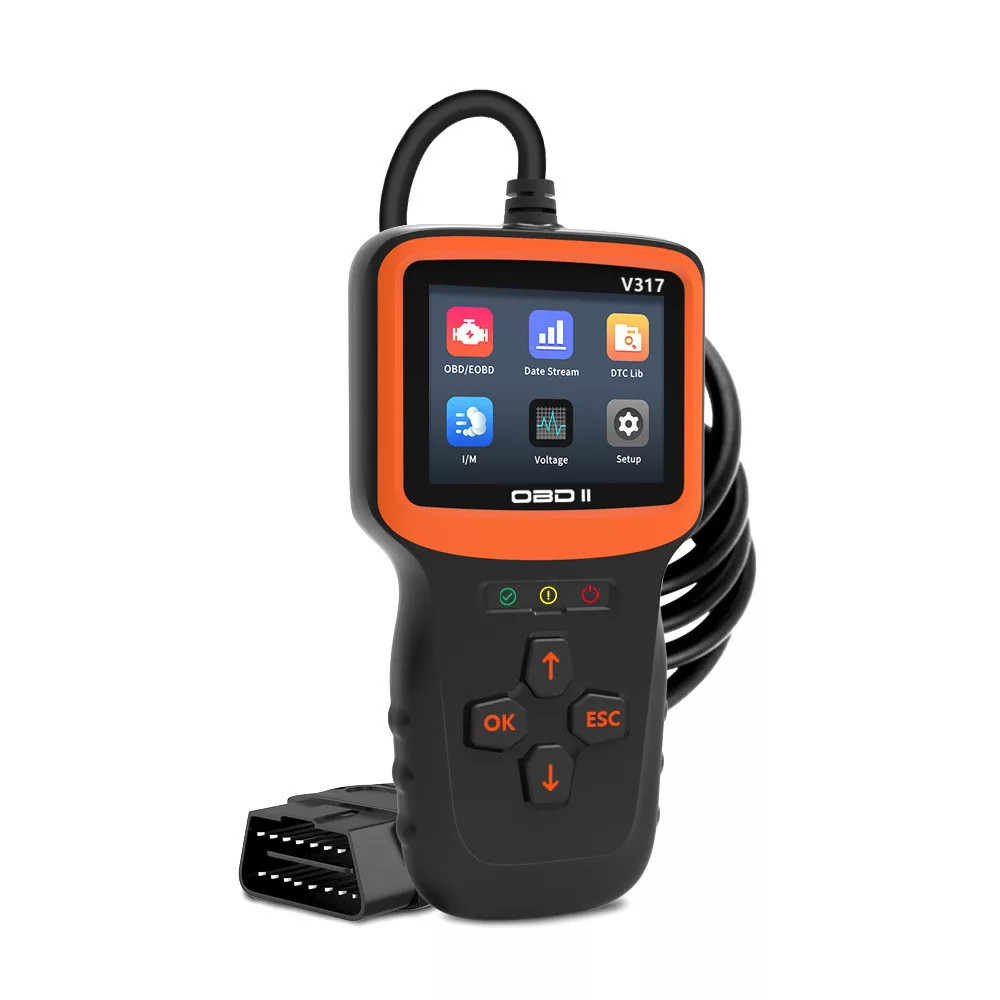

Műszaki adatok:

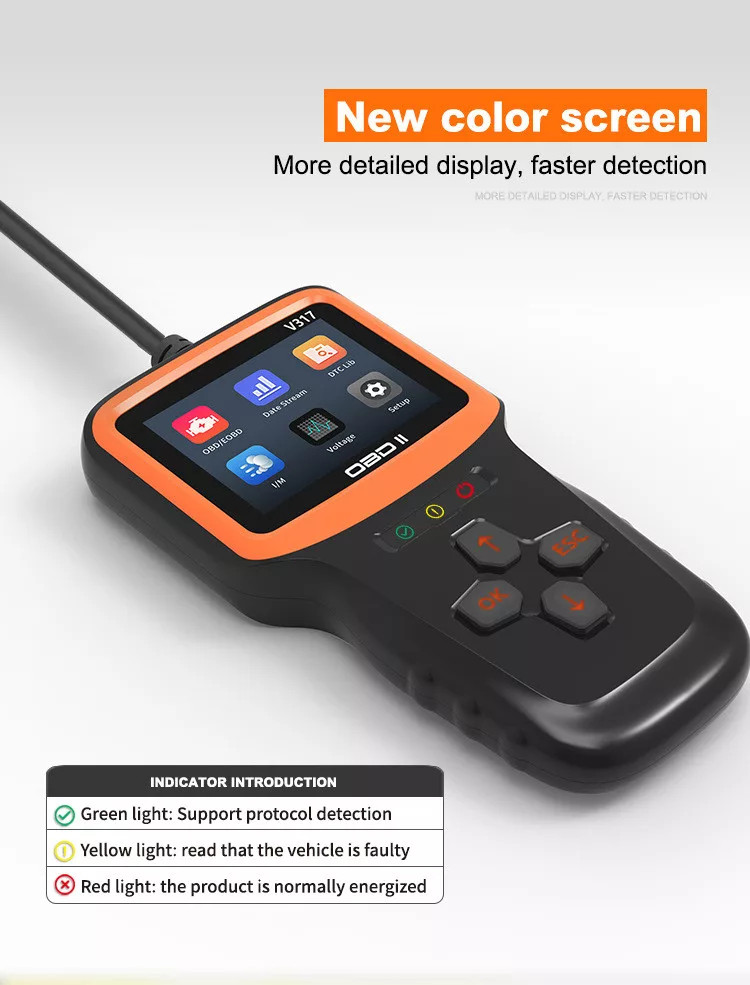

Színes LCD kijelző
Kijelző méret (felbontás): 2,8" (240x320)
9 különböző OBD II/EOBD protokollt támogat:
- SAE J1850 PWM (41,6 kBaud)
- SAE J1850 VPW (10,4 kBd)
- ISO9141-2 (5 baud init, 10,4 kBd)
- ISO14230-4 KWP (5 baud init, 10,4 kBd)
- ISO14230-4 KWP (fast init, 10,4 kBd)
- ISO15765-4 CAN (11bit ID, 500 kBaud)
- ISO15765-4 CAN (29bit ID, 500 kBaud)
- ISO15765-4 CAN (11bit ID, 250 kBaud)
- ISO15765-4 CAN (29bit ID, 250 kBaud)
Metrikus és Angolszász mértékegységeket is támogat ('Setup' menü)
Működéséhez megfelelő hőmérséklet: -30°C ~ 70°C
Autóakkumulátorról üzemel: 10V ~ 15,5V
OBD-II csatlakozó kábel hossz: 90cm
Méret (h x sz x m): 17cm x 9cm x 2,5cm
8 beépített nyelv ('Setup' menü):
angol, német, olasz, holland, francia, spanyol, kínai, orosz

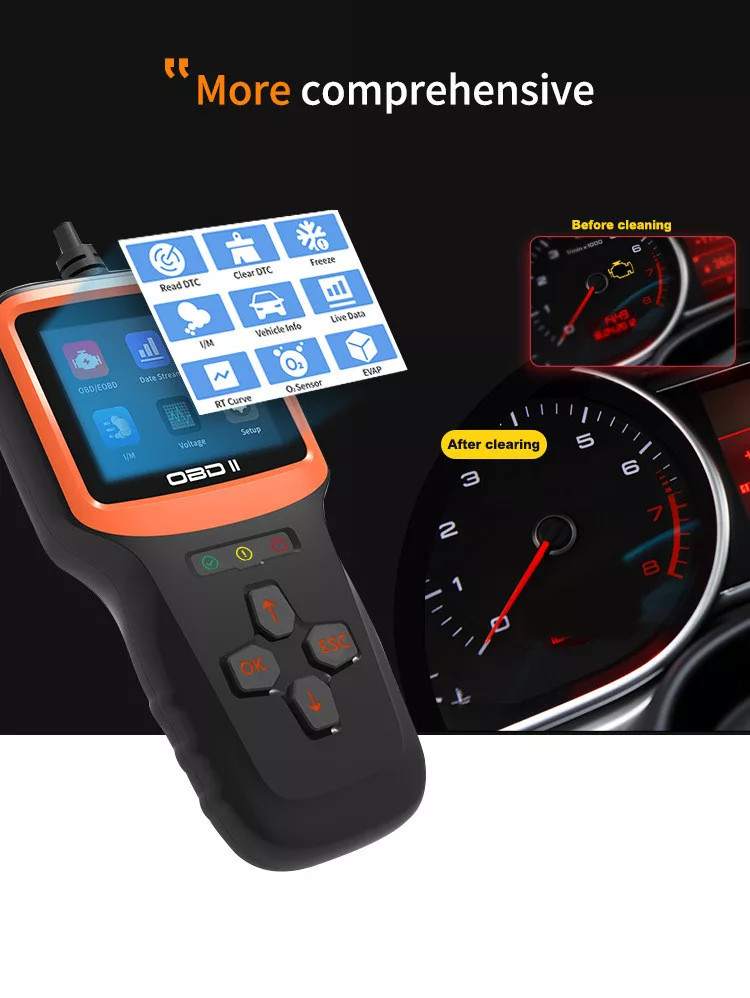

Támogatott rendszerek:
Akkumulátor feszültség ellenőrzés
Gyújtáskimaradás tesztelése
Katalizátor
Üzemanyagrendszer
MIL státusz ellenőrzése
EGR rendszer
Mode 6/8 komponensek ellenőrzése
O2 érzékelő
Gépjármű diagnosztika:
Hibakódok ellenőrzése
Hibakódok törlése
Élő információk (data stream)
(pl.: fordulatszám, pedálok állása, hűtőfolyadék hőmérséklete stb.)
Mérés megállítása
Mérés visszajátszása
I/M készenléti állapot kiolvasása
Gépjármű információ
A hibakódok leírást megtalálja a V317 hibakódolvasó 'DTC Lib' mappájába.
1996-ban a következő gépjármű márkák vezették be:
GM '96 - aktuális év (OBD-II)
Ford '96 - aktuális év (OBD-II)
Chrysler '96 - aktuális év (OBD-II)
Toyota '96 - aktuális év (OBD-II)
Honda '96 - aktuális év (OBD-II)
NISSAN '96 - aktuális év (OBD-II)
Menü használata:
Nyilakkal navigálhat a menüpontok között
'OK' gombbal beléphet a kiválasztott menübe
'ESC' gombbal tud kilépni az aktuális menüből
2001 óta minden gépjármű márkán található ODB-II-es csatlakozó.
Használata egyszerű: A mérő csatlakoztatása után indítsa el a gépjárművet és már kezdődik is a mérés.
A termék CE, RoHS, FCC, valamint Recycled Product tanusítvánnyal is rendelkezik.
