1996 óta az USA-ban és 2001 óta Európában
az összes gépjárművön található ODB-II csatlakozó.
A leolvasót az ODB-II csatlakozóra rákötve,
információt nyerünk közvetlenül a CAN-buszról.
Műszaki adatok:
Színes LCD kijelző
Kijelző méret (felbontás): 2,8" (240x320)
9 különböző OBD II/EOBD protokollt támogat:
- SAE J1850 PWM (41,6 kBaud)
- SAE J1850 VPW (10,4 kBd)
- ISO9141-2 (5 baud init, 10,4 kBd)
- ISO14230-4 KWP (5 baud init, 10,4 kBd)
- ISO14230-4 KWP (fast init, 10,4 kBd)
- ISO15765-4 CAN (11bit ID, 500 kBaud)
- ISO15765-4 CAN (29bit ID, 500 kBaud)
- ISO15765-4 CAN (11bit ID, 250 kBaud)
- ISO15765-4 CAN (29bit ID, 250 kBaud)
Működéshez megfelelő hőmérséklet: -20°C ~ 65°C
Tároláshoz megfelelő hőmérséklet: -30°C ~ 70°C
Autóakkumulátorról üzemel: 9V ~ 16V
OBD-II csatlakozó kábel hossz: 90cm
Méret (h x sz x m): 15,5cm x 8,7cm x 2,4cm
A 'System Setup/Update software' menüből számítógépről frissíthető.
10 beépített nyelv ('Setup' menü):
angol, német, francia, spanyol, olasz, portugál, holland, kínai, japán, orosz
USB-C csatlakozó a számítógéppel, laptoppal való csatlakoztatáshoz. Mérési adatok átviteléhez, nyomtatásához.
Támogatott rendszerek:
Akkumulátor feszültség ellenőrzés
Gyújtáskimaradás tesztelése
Katalizátor
Üzemanyagrendszer
EGR rendszer

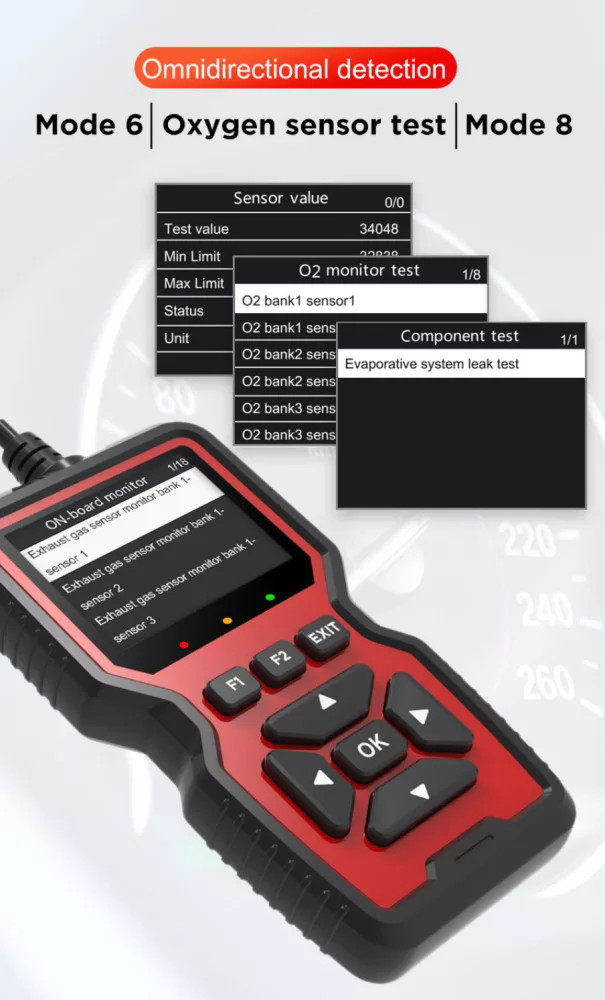

Mode 6/8 komponensek ellenőrzése
O2 érzékelő
Gépjármű diagnosztika:
Hibakódok ellenőrzése
Hibakódok törlése
Élő információk (data stream)
(pl.: fordulatszám, pedálok állása, hűtőfolyadék hőmérséklete stb.)
Mérés megállítása
Mérés visszajátszása
Mérés nyomtatása fájlba
I/M készenléti állapot kiolvasása
Gépjármű információ

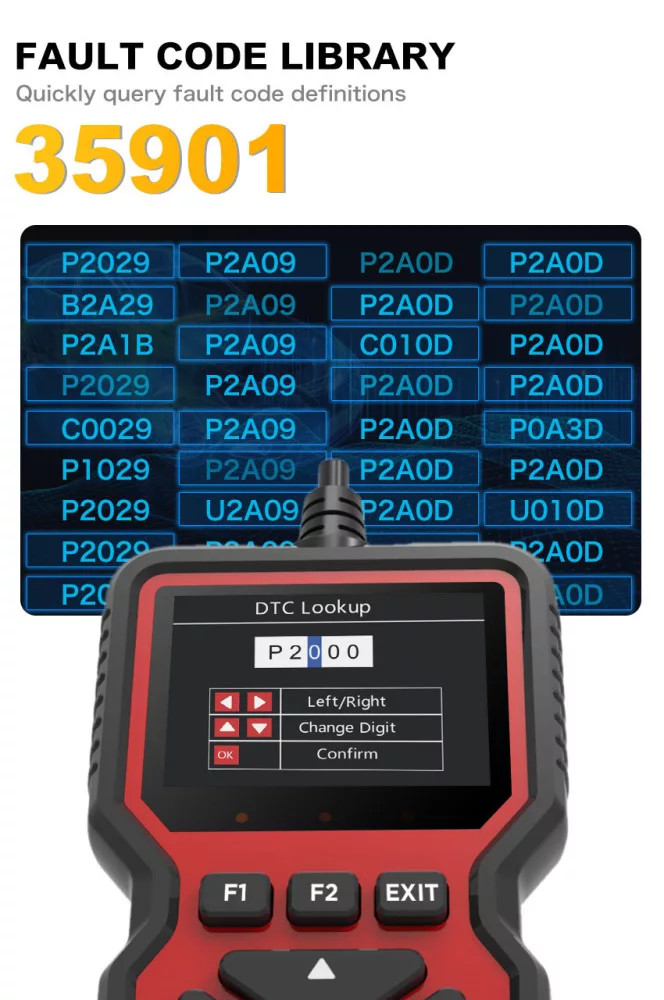

A hibakódok leírást megtalálja a V519 hibakódolvasó 'DTC Lib' mappájába.
1996-ban a következő gépjármű márkák vezették be:
GM '96 - aktuális év (OBD-II)
Ford '96 - aktuális év (OBD-II)
Chrysler '96 - aktuális év (OBD-II)
Toyota '96 - aktuális év (OBD-II)
Honda '96 - aktuális év (OBD-II)
NISSAN '96 - aktuális év (OBD-II)

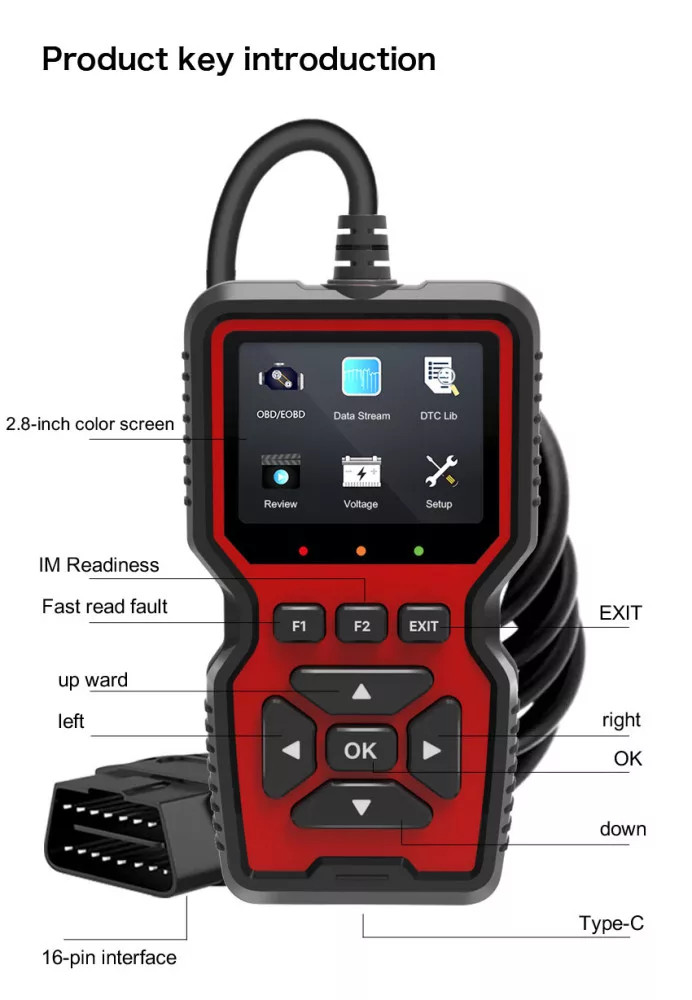

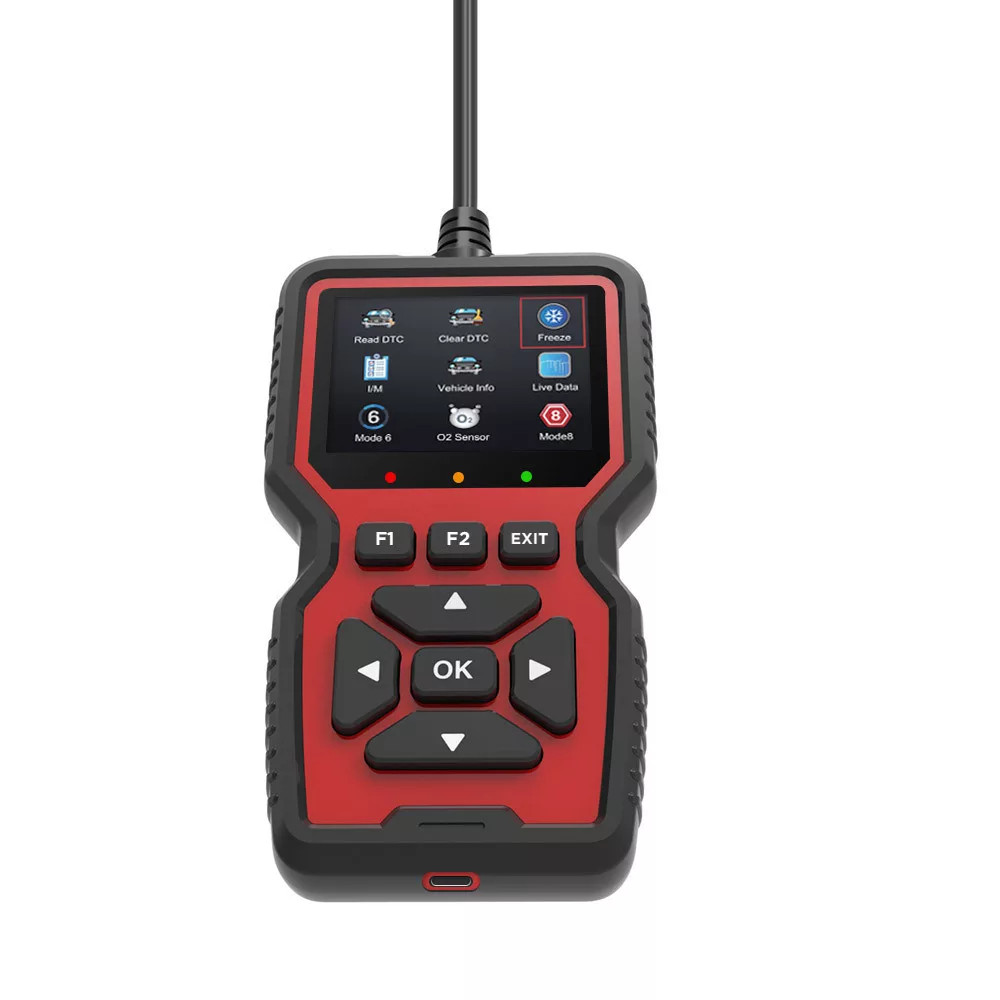

Menü használata:
Nyilakkal navigálhat a menüpontok között
'OK' gombbal beléphet a kiválasztott menübe
Az 'F1' gombbal az aktális hibakódokat gyorsan leolvashatjuk.
Az 'F2' gombbal az I/M ready state (készenléti állapotot) gyorsan leolvashatjuk.
'EXIT' gombbal tud kilépni az aktuális menüből
A mérési adatok a 'System Setup/Print' menüpontból fájlba nyomtathatóak, majd a V519-es USB-C aljzatából bármelyik számítógépre a
fájl letölthető vagy akár ki is nyomtatható. Emellett az internetről letölthető V519ProductTool szoftverével is egyszerűen nyomtathat.
2001 óta minden gépjármű márkán található ODB-II-es csatlakozó.
Használata egyszerű: A mérő csatlakoztatása után indítsa el a gépjárművet és már kezdődik is a mérés.
A termék CE, RoHS, FCC, valamint Recycled Product tanusítvánnyal is rendelkezik.
